Druckschalter für Feuerlöschsysteme

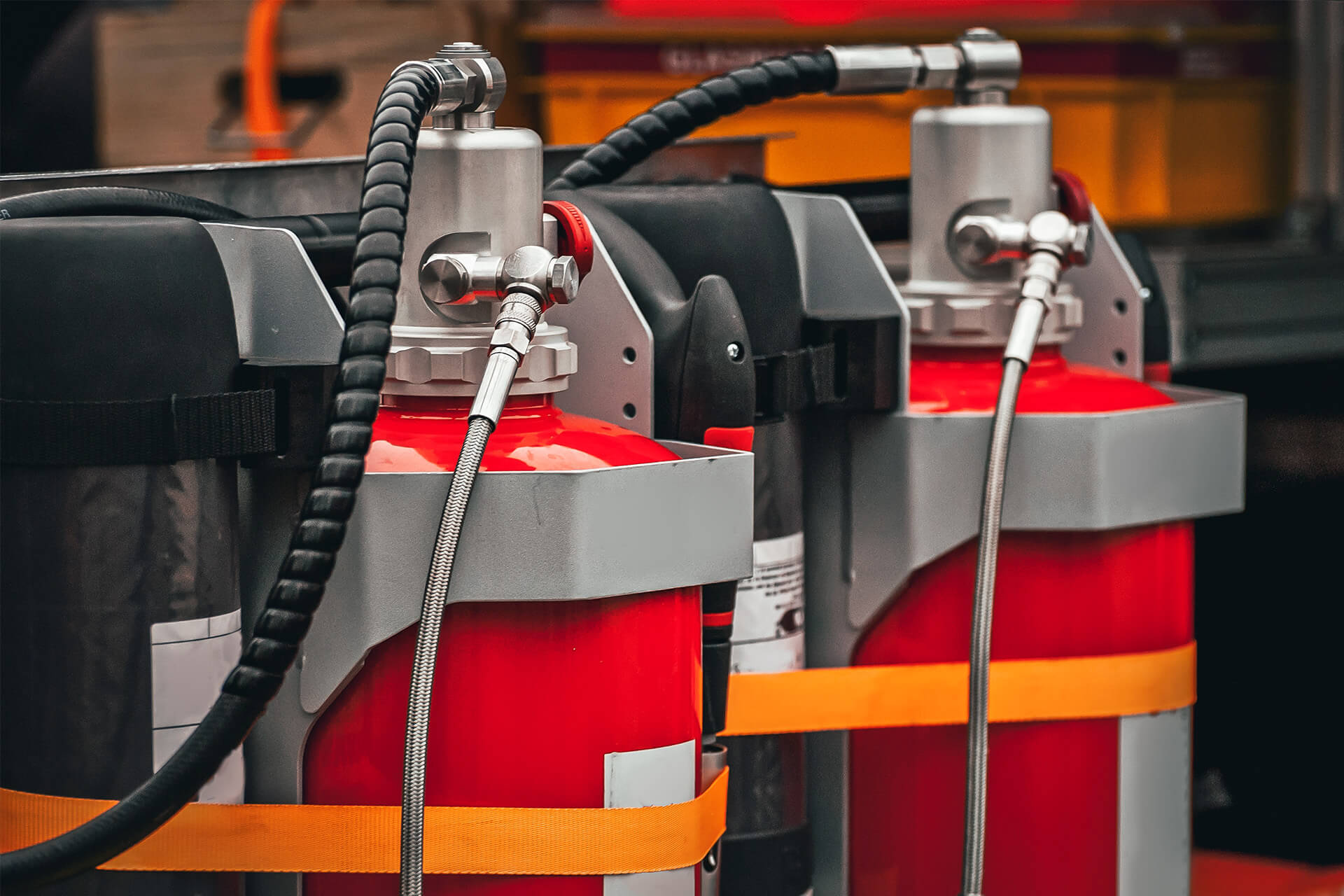

Ein Löschsystem beweist seinen Wert in genau einem Moment, und der lässt sich nicht planen. Damit die Anlage dann auslöst, muss der Druck in der Löschmittelflasche stimmen. Genau den überwachen unsere Druckschalter, Tag für Tag, oft über Jahre ohne Zwischenfall. Jeder einzelne durchläuft dafür einen Helium-Leckagetest, denn ein Schalter, der selbst zur Leckagestelle wird, gefährdet das System, das er sichern soll. Ob im Bus, im Minenfahrzeug oder in der stationären Anlage: Er meldet Druckverlust, bevor aus einem unbemerkten Defekt ein Ausfall im Ernstfall wird.

Druckschalter für Feuerlöschanlagen

Typische Einsatzbereiche

Vom Motorraum bis zum Serverschrank, überall dort, wo im Ernstfall Sekunden zählen:

Busse

Motorraumüberwachung

Schiffe

stationäre Löschanlagen

Minenfahrzeuge

Fahrzeug- und Maschinenräume

Panzer

Innenraumüberwachung

Großküchen

Brandschutzsysteme

Serverräume

Schutz sensibler Infrastruktur

Werkzeugmaschinen

integrierte Löschsysteme

PKW

Motorraumlöschung

Windkraft

integrierte Löschsysteme

Anwendungsfall 01

Bus – Motorraumlöschsystem

Motorbrände in Bussen sind kein Ausnahmefall, in vielen Ländern sind automatische Löschsysteme deshalb vorgeschrieben. Verbreitet sind Systeme mit hitzeempfindlichem Auslöseschlauch: Schmilzt er, startet der Löschvorgang von selbst. Unser Druckschalter ist an dieser Auslösung nicht beteiligt, seine Aufgabe beginnt vorher. Er überwacht den Flaschendruck und signalisiert, ob die Anlage überhaupt einsatzbereit ist. Über Jahre, unter Vibration und Temperaturwechseln, ohne selbst undicht zu werden.

Warum unsere Druckschalter ideal geeignet sind:

Anwendungsfall 02

Minenfahrzeuge – Hochrisiko-Umgebung

Im Minenfahrzeug kommt alles zusammen, was einem Bauteil zusetzt: hohe Umgebungstemperaturen, Staub, Dauererschütterung und ein erhöhtes Brandrisiko. Bricht hier ein Feuer aus, zählen Sekundenbruchteile, für die Maschine wie für die Menschen an Bord. Unser Druckschalter überwacht den Löschmittelzylinder permanent, nur bei korrektem Systemdruck gilt die Anlage als einsatzbereit. Dichtheit und mechanische Robustheit sind unter diesen Bedingungen keine Ausstattungsmerkmale, sondern Voraussetzung.

Warum unsere Druckschalter ideal geeignet sind:

Anwendungsfall 03

Feuerlöschsysteme in Harvestern

Harvester arbeiten dort, wo ein Funke reicht: in trockenen Waldgebieten. Ein technischer Defekt kann einen großflächigen Waldbrand auslösen, entsprechend hoch sind die Anforderungen an das Löschsystem, das mit Drücken bis 270 bar und speziellen Löschmedien arbeitet. Unser Druckschalter hält den Systemdruck im Blick und schaltet dank kleiner Hysterese schon beim Befüllen der Flasche sicher, sodass die Betriebsbereitschaft eindeutig signalisiert wird. Für die Elektrik stehen Wechslerfunktion mit integrierter Platine und eine 2-Pin-Lösung mit Widerstandsauswertung zur Kabelbrucherkennung bereit.

Warum unsere Druckschalter ideal geeignet sind:

Auslegung für hohe Druckbereiche
Kleine Hysterese für präzise Auslösung
Gleichbleibende Schaltpunkte unter extremen Bedingungen
Kabelausgang für hohe IP-Schutzklassen
Wechslerfunktion mit integrierter Platine
2-Pin-Lösung mit Widerstandsauswertung zur Kabelbrucherkennung

FAQ

Häufig gestellte Fragen

Welche Aufgabe übernimmt der Druckschalter in einem Feuerlöschsystem?

Der Druckschalter löst das Löschsystem nicht selbst aus. Seine Aufgabe ist die permanente Überwachung des Flaschen- beziehungsweise Systemdrucks. Sinkt der Druck unter den festgelegten Grenzwert, gibt er ein elektrisches Signal an die übergeordnete Steuerung oder Warnanzeige. Damit kann ein Druckverlust erkannt werden, bevor das Löschsystem im Ernstfall benötigt wird.

Warum ist die Dichtheit des Druckschalters bei Feuerlöschanlagen besonders wichtig?

Ein Druckschalter ist selbst Bestandteil des druckführenden Systems. Eine sehr kleine Leckage kann deshalb über eine lange Standzeit dazu führen, dass der Flaschendruck unbemerkt absinkt. Aus diesem Grund wird bei bar-control jeder für diese Anwendung vorgesehene Schalter mit Helium auf Dichtheit geprüft. So wird nicht nur die Schaltfunktion, sondern auch die Dichtheit der Komponente überprüft.

Welche Anforderungen stellt eine mobile Feuerlöschanlage an einen Druckschalter?

In Bussen, Minenfahrzeugen oder mobilen Maschinen wirken über Jahre Vibrationen, Temperaturschwankungen, Feuchtigkeit und Schmutz auf die Komponenten. Deshalb müssen neben dem gewünschten Schaltpunkt auch Gehäuseausführung, elektrischer Anschluss, Schutzart und mechanische Belastbarkeit zur Anwendung passen. Varianten mit Kabelausgang bis IP68 sind beispielsweise für entsprechend anspruchsvolle Umgebungen verfügbar.

Welche Angaben benötigen wir für die Auswahl des passenden Druckschalters?

Entscheidend sind unter anderem Betriebsdruck, gewünschter Schaltpunkt, Medium, Temperaturbereich, Druckanschluss und Anschlussart sowie die Umgebungsbedingungen. Auf dieser Basis kann geprüft werden, ob eine vorhandene Variante passt oder eine kundenspezifische Ausführung sinnvoll ist.
